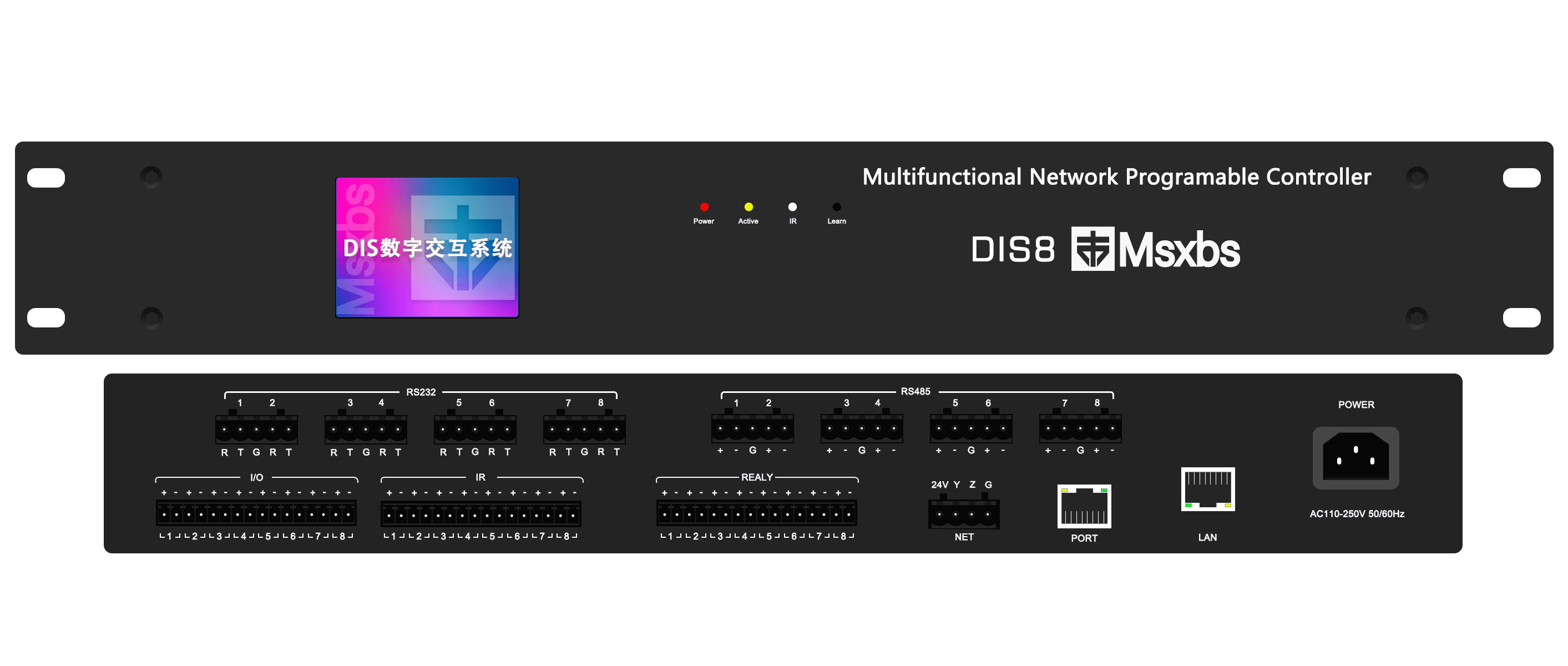

数字交互控制系统主机DIS8
DIS8
产品特性
采用嵌入式无操作系统的硬件架构,性能稳定可靠,上电即可使用;
全双向反馈,无脚本易编程;
满足常规的控制指令输出功能下,具备在各类数字端口之间经协议变换后的数据透明转发功能,可以和各类分布式系统、本地云服务费、数字孪生服务器等大数据采集系统进行数据交换,极大的扩展了各类需要数据采集、数据交换的实景控制的应用场景;
客户端界面APP支持多窗口视频显示,支持本地视频、各种推流视频(RTSP/RTMP/TS/HLS/FLV) 的解码、页面滑动、活动视频背景等功能;
具有专用指令将被控设备实际状态一键回读到用户界面功能;
支持各种数据采集传感器反馈的数据, 内置26种数据效验方式,可满足绝大多数数据采集设备对数据效验的要求;
内置时钟,支持编辑时间轴计划时间,自动执行预约控制模式。
技术参数
A.主机控制系统
界面设计:可控制场景需求进行编程,一个设计器同时支持多系统终端运行,支持IOS、Android、HarmonyOS/2板,电脑PC端多种平台界面一致;
处理芯片:工业级微处理器;
操作软件:无操作系统;
主机命令库:1-7000条数目
编程方式:复制粘贴式主机编程,非类C语言编程;
可编程RS232串口:8路(RS232-1至RS232-3为全双向反馈),可自定义协议类型;波特率支持范围300-2764800,数据位支持范围5,6,7,8,效验方式奇,偶,1,0,停止位1,2;
可编程RS485/422串口:8路(RS485-1为全双向反馈),可自定义协议类型;波特率支持范围300-2764800,数据位支持范围5,6,7,8 效验方式奇,偶,1,0 停止位1,2;
红外控制接口:8路;红外码允许长度(字节)1-1024;
弱继电器接口:8路;弱继电器每路最大负荷30V/2A;
全双向I/O控制口:8路;I/O口输出高电平每路5V/1mA,I/O口输出低电平0V,I/O口输入触发由高到低触发及由低到高触发;
网络通讯接口:2路;
- PORT客户端TCP/UDP/HTTP控制目标数量无限制,支持TCP/UDP/HTTP,TCP Server
- LAN支持16个客户端同时连接
支持广域网和局域网组网控制,同一平板可控制多台本地和远程交互控制主机;
工作电源:国际标准/AC110-AC250;
设备尺寸: 1.5U机箱(L×W×H:485mm×219mm×62mm);
设备重量: 3.2KG;
安装方式: 19寸标准机柜安装。
B.主机液晶屏数据系统
主机实时温度指示、固件版本显示;
主机IP地址/工作模式/端口号显示、当前时间(年/月/日/时/分/秒/星期);
主机执行命令显示;
弱继电器工作状态(8路)实时显示、I/O工作状态(8路)实时显示;
RS232口工作状态(8路)实时显示、485口工作状态(8路)实时显示;
协议栈网口工作状态实时显示;
8个自定义可编程控制按钮;
开机/屏保 短视频/动画/底图(客制化开放)。
